Questa commessa ha previsto la realizzazione di una linea automatica di riempimento e tappatura per conto di un’azienda che produce prodotti alimentari tipo salse e patè confezionati in contenitori di plastica di forma cilindrica e rettangolare con tappo squeeze e foil ad induzione incorporato.

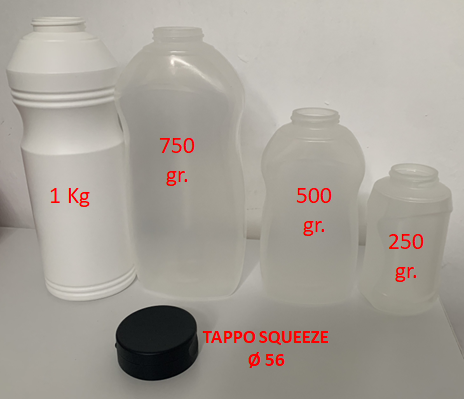

Di seguito una foto che riepiloga i formati trattati dall’impianto oggetto della commessa:
Foto formati gestiti dalla macchina
I prodotti che vengono confezionati sono di natura alimentare come salse, patè e ragù con piccoli pezzi in sospensione e riempiti ad una temperatura di circa 70°.
Il prodotto viene prelevato direttamente dal serbatoio di preparazione attraverso l’aspirazione della pompa volumetrica installata nella macchina.

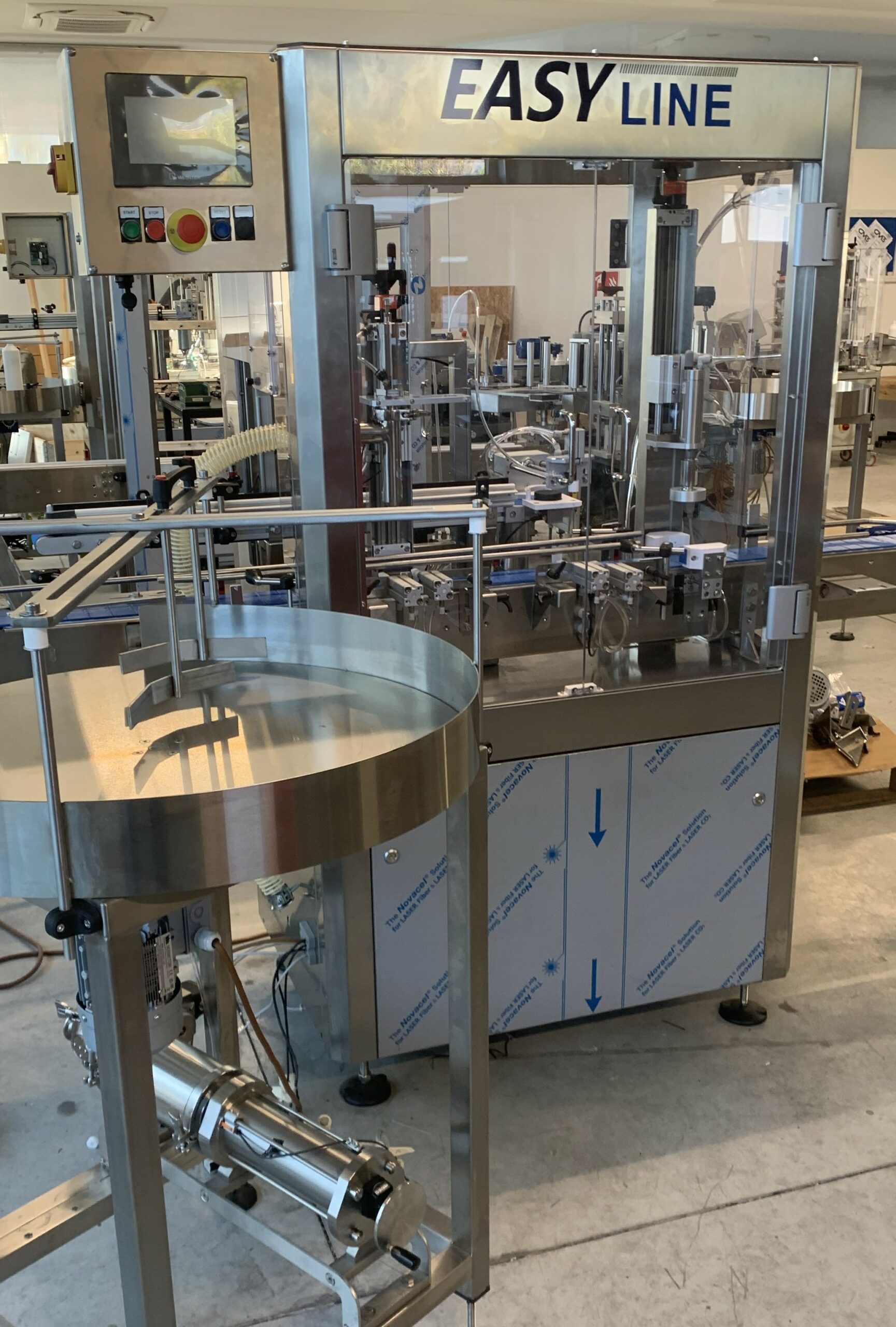

L’impianto realizzato (foto 1) è composto da una struttura monoblocco in acciaio inox e un tavolo di carico contenitori posto ad inizio linea.
Il sistema di dosaggio è un volumetrico ad una pompa con range da 50 ml a 1.500 ml e con una valvola a due vie con tagliafilo in acciaio di Ø 30 appositamente realizzata per gestire correttamente il riempimento del prodotto senza gocciolamenti.
Foto1 -foto dell’impianto realizzato

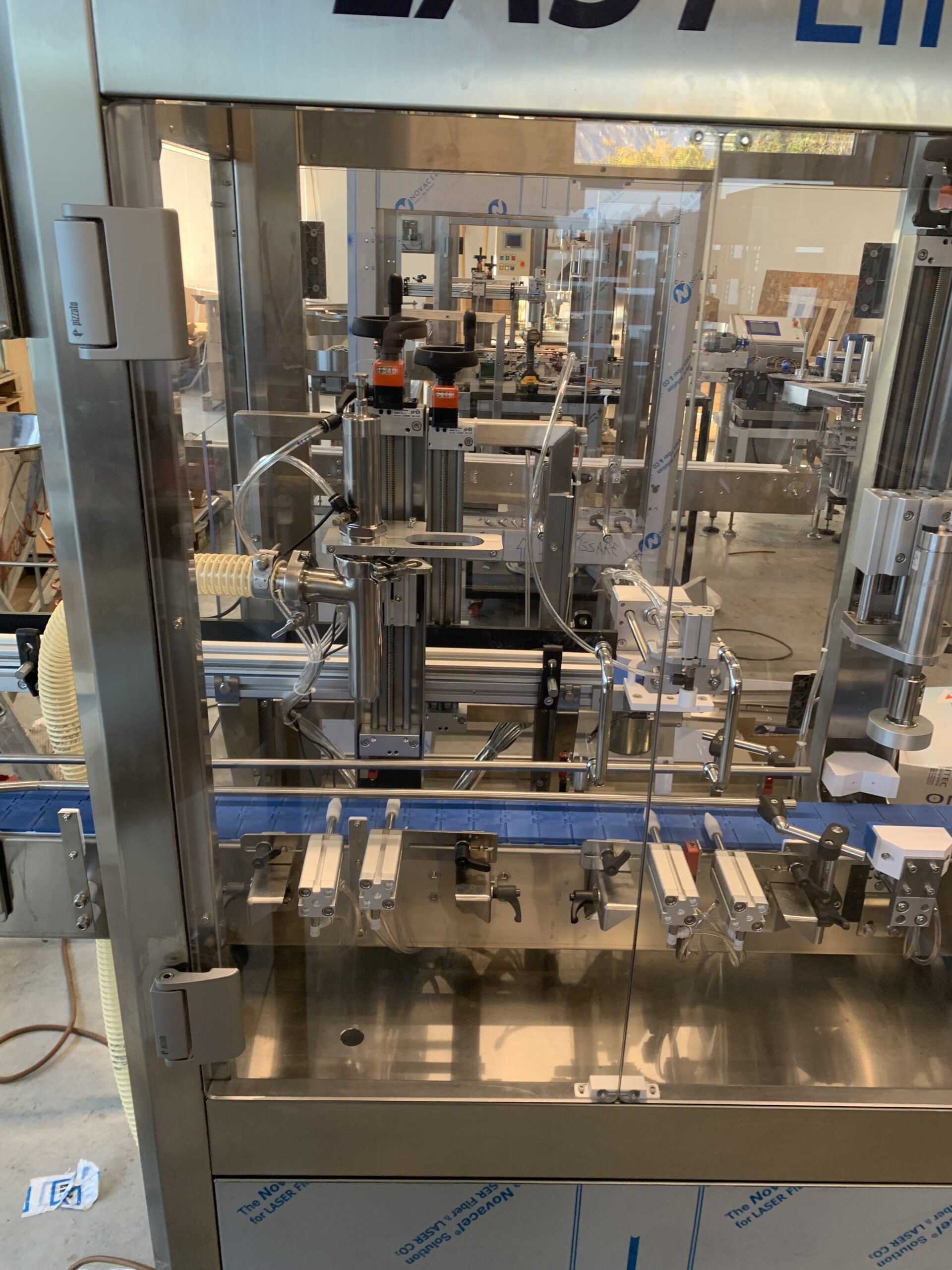

L’interno del monoblocco (foto 2) si compone dalla stazione di dosaggio con ugello singolo ma con già presente la predisposizione per integrare il secondo, il pick&place di posizionamento tappo in automatico e la testa di avvitatura pneumatica con apposito mandrino realizzato su misura.
Foto 2 – Dettaglio stazioni di dosatura e tappatura
Le operazioni di cambio formato hanno una durata media di 10 minuti mentre il ciclo di lavaggio è un componente attivabile direttamente dal PLC della macchina: tutti i componenti del gruppo di dosaggio (pompe, ugelli e tubazioni) inoltre sono smontabili rapidamente tramite attacchi clamp per una maggiore e più accurata pulizia.
A fine linea è prevista la possibilità di collegare un nastro del cliente per inserire il sistema ad induzione del foil sul tappo incluso nella fornitura.
