Questa commessa ha previsto la realizzazione di una linea automatica di riempimento e tappatura per conto di un’azienda che produce prodotti alimentari come salse e prodotti affini confezionati in formati di medie dimensioni.
Nello specifico i contenitori per cui è stato progettato l’impianto sono una tanica da 5 lt. con tappo in plastica DIN51 e una bottiglia rettangolare da 3 Kg con tappo a vite. (foto 1)

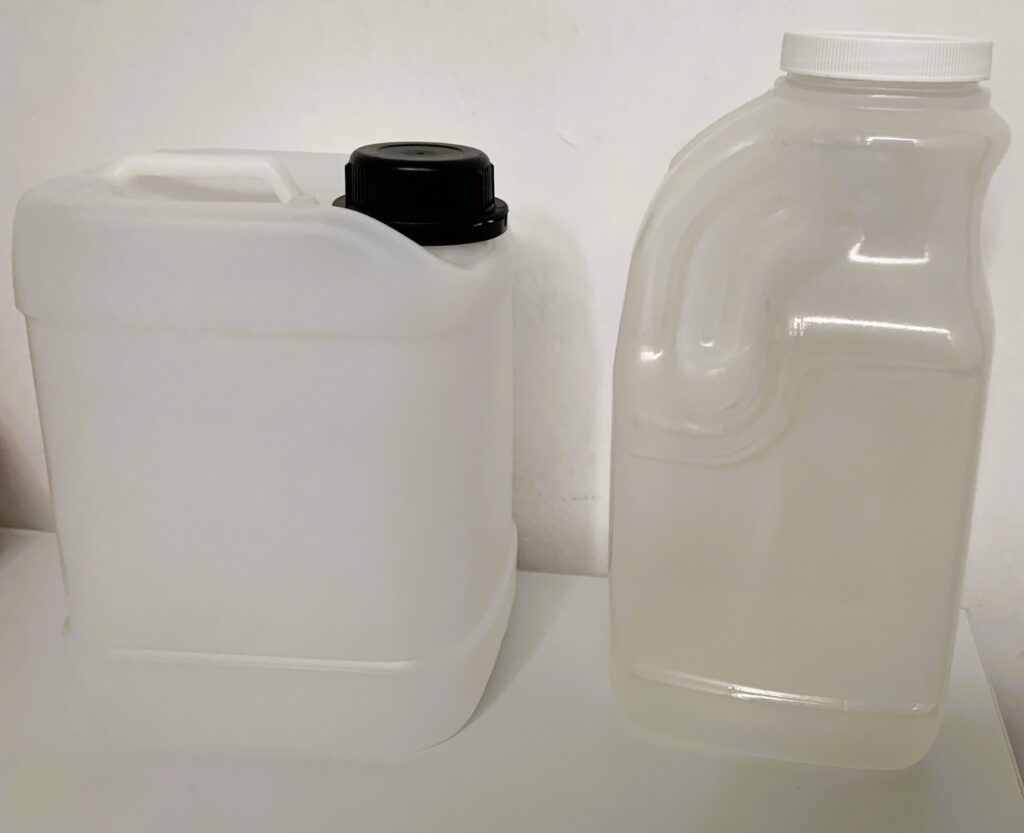

Foto 1 – formati
La struttura monoblocco (foto 2) è stata dimensionata per permettere il passaggio delle taniche nel nastro trasportatore e nelle varie stazioni della macchina.
Il sistema di riempimento con pompa garantisce precisione e affidabilità nella dosata ed è comprensivo di un ugello erogatore interamente costruito in acciaio inox con passaggio Ø 38 e lunghezza 120 mm ideale per trattare in modo efficace e senza gocciolamenti prodotti densi a temperatura.
Foto2 -foto dell’impianto realizzato
La soluzione della nostra linea EASY adattata ai grandi formati risulta inoltre ideale per la sua versatilità e facilità nel cambio formato e per la sua compattezza particolarmente apprezzata per ridurre gli ingombri in produzione.
L’interno del monoblocco (foto 3) è composto dalla stazione di riempimento, la stazione automatica di pick&place con prelevamento del tappo direttamente dal nastro di trasporto e la stazione di avvitatura pneumatica con regolazione digitale e due mandrini in acciaio facilmente intercambiabili per gestire i due diversi formati di tappi.
Foto 3 – Gruppo di dosaggio volumetrico verticale con collettore
L’impianto è comprensivo del ciclo di lavaggio automatico attivabile direttamente dal pannello touch di controllo macchina e di un sistema di collegamento da remoto per le operazioni di teleassistenza.
